WS5000 电量功率变送器

WS5000 电量功率变送器
WS5000系列广泛应用于单相、三相有功功率、无功功率
转换为测量成比例的直流电压或直流电流信号


主要型号为:
单相有功:WS5010 单相无功:WS5110 单相视在功率:WS5210
三相有功:WS5033 三相无功:WS5133 三相视在功率:WS5233
特 性:
测量输入:额定输入电流1或5A;额定输入电压100~500V
测量输出:直流电压或直流电流
工作电源:AC/DC通用
主要技术参数:
输入端
额定频率:50~60Hz
额定输入电压:100~500V
额定输入电流:1~5A
校验系数:对于有功功率0.75~1.3;对于无功功率0.5~1.0
自耗:每个电流通道<0.1VA;每个电压通道UN×2mA
过载能力:电压、电流1.2倍
输出端
输出电压:0~5V、1~5V、0~10V、2~10V
输出电流:0~20mA、4~20mA、0~10mA
负载能力:电压≥10KΩ、电流0~500Ω
过载能力:电压<15V、电流<23mA
电源端
工作电源:24VDC、220VAC
工作电流:约1.0W/4.5VA
转换能力
响应时间:<300ms
精度:0.2级或0.5级
安全性
绝缘强度:1500V/分钟
绝缘电阻:>100MΩ
测试电压:50Hz 1分钟
2500V输入对所有回路及外壳
2500V输入回路之间
2500V电源对输出及外壳
2500V输出对外壳
温度系数:<150ppm/℃
工作温度:-10~55℃
存储温度:-40~70℃
外壳材料:聚碳酸酯/ABS外壳材料
安 装:DIN T导轨安装



选型指南:


型号规格:单相有功

WS5010











          单相无功

WS5110











          三相有功

WS5033











          三项无功

WS5133











输入电压:100V



1









          220V



2









          380V



3









          用户指定规格



6









输入电流:1A





1







          5A





5







          用户指定规格





6







模拟输出:4~20mA







A





          0~20mA







B





          0~5V







C





          0~10V







D





          用户指定规格







6





工作电源:24VDC









H



          110~220V









L



转换精度:0.2级











2

          0.5级











5

例如:WS5033-15A-L:测量方式为三相有功;输入电压为100V;输入电流为5A;模拟输出4~20mA;工作电源110~220V;转换精度为默认0.5级。

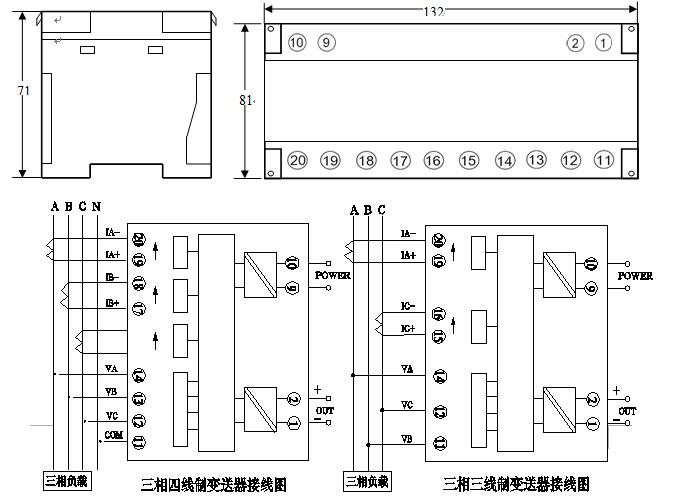

外型尺寸:长132宽81高71(mm)
