主要技术参数：
|
防爆标志
|
[Exia]Ⅱ C
|
|
电 源
|
电源端7、8
|
|
电压范围
|
20～35V DC
|
|
功 耗
|
约1.0W（输出 20mA/550Ω）
|
|
危险区信号
|
输入端10、11、12
|
|
热电阻类型
|
Pt100、Cu50
|
|
安全区信号
|
输出端5、6
|
|
输出信号
|
4～20mA
|
|
输出负载
|
0～550 Ω
|
|
传输特性
|
精 度 0.1% F.S
|
|
温度漂移
|
0.003% F.S/℃
|
|
响应时间（10%～90%）
|
＜500ms
|
|
绝缘强度
|
本安端/ 非本安端 2500V/1 分钟
|
|
非 本 安 端 之 间
|
1000V/1 分钟
|
|
防爆认证参数
|
10、11、12 端口，Uo =5.4V Io=4.2mA Po=5.67mW Um=250V AC/DC
|
|
|
Ⅱ C:Co=45.5CF Lo=1000mH
|
|
工 作 温 度
|
-20℃～+60℃
|
|
防护等级
|
IP20（IEC 60529/EN 60529）
|
|
外 壳
|
聚碳酸酯/ABS 外壳材料
|
|
安 装
|
T 型35mm 标准导轨
|
|
接线颜色标识
|
安全端- 黄色 危险端- 兰色
|
|
适用现场设备
|
二线、三线、四线热电阻（Pt100、Cu50）
|
|
|
订货指南：
定货标识：
①产品型号尾标：尾标1（输入）：R- Pt100（电阻）C-Cu50
尾标2 测量温度范围类别：A：-20～100℃ B：0～100℃
C：0～150℃ D：0～200℃ E：0～400℃ S：特定
尾标3（输出）：V-1～5V I-4～20mA
②定货型号举例
WSE500RBI：输入0-100℃（Pt100）/ 输出一路4-20mA

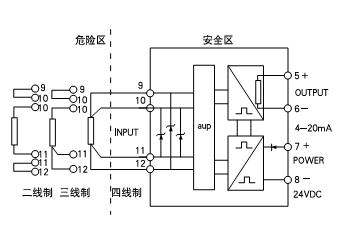

产品连线图：

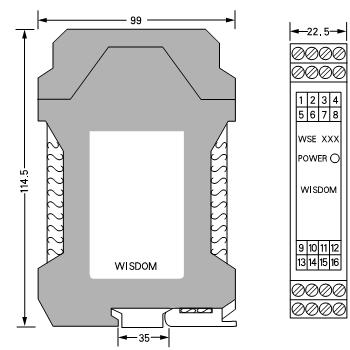

产品尺寸图：
|
