防爆标志
|
[Exia]Ⅱ C
|
|
电 源
|
电压范围 20～35V DC
|
|
功 耗
|
不配电1.0W 配电1.4W（输出 20mA/550Ω）
|
|
危险区信号
|
输入端9、10、11；4-20mA 信号源 9、11；二线制变送器 9、10；三线制变送器 9、10、11
|
|
安全区信号
|
输出信号 4～20mA:输出(电流)负载 0～550 Ω；输出(电压)内阻:250 Ω（1～5V）；输出端安全实施加电压:≤35VDC
|
|
传输特性
|
精 度 0.1% F.S
|
|
温度漂移
|
0.003% F.S/℃
|
|
响应时间（10%～90%）
|
＜50ms
|
|
防爆认证参数
|
9- 10+ 端口:Uo =27V Io=88.5mA Po=597mW,Um=250V AC/DC,
|
|
Ⅱ C
|
Co=0.063 μ F Lo=3.2mH
|
|
|
9+ 11- 端口:Uo =2.7V Io=38mA Po=25.65mW Um=250V AC/DC
|
|
Ⅱ C
|
Co=70 μ F Lo=17.24mH
|
|
|
9- 10+ 11- 端口:Uo =26.3V Io=136mA,o=894.2mW Um=250V AC/DC
|
|
Ⅱ C
|
Co=0.068 μ F Lo=1.35mH
|
|
绝缘强度
|
本安端/ 非本安端 2500V/1 分钟, 本 安 端 之 间 1000V/1 分钟
|
|

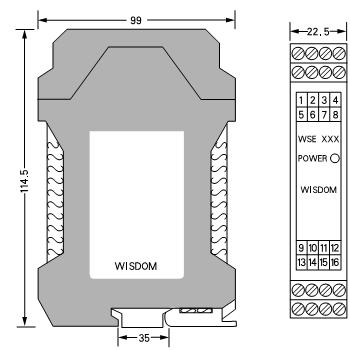

外 壳
|
聚碳酸酯/ABS 外壳材料
|
|
安 装
|
T 型35mm 标准导轨
|
|
工作温度
|
-20℃～+60℃
|
|
保护等级
|
IP20（IEC60529/EN60529）
|
|
接线颜色标识
|
安全端- 黄色 危险端- 兰色
|
