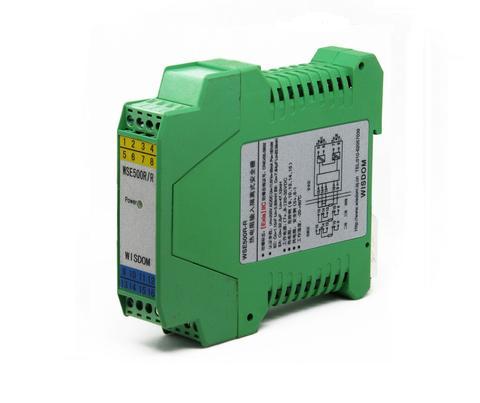

WSE700 开关量输入隔离安全栅

WSE700 开关量输入隔离安全栅
接收危险区的开关/ 接近开关信号通道可置为同相/ 反相控制接近开关断线检测功能



主要技术参数
防爆标志 [Exia]Ⅱ C 电源 20~35V DC 功耗 约1W
危险区信号输入 开关、接近开关
供电电压 8V(开路时) 短路电流 ≈ 8mA
安全区继电器输出特性 响应时间 ≤ 20ms
驱动能力 250VAC 2A/30VDC 2A
负载类型 电阻型负载
输入和输出特性(置为同相控制) 现场开关闭合或输入回路电流 >2.1mA,输出继电器闭合,通道黄色指示灯亮,现场开关开路或输入回路电流 <2.1mA,输出继电器开路,通道黄色指示灯灭。
输入和输出反相控制设置 K1 分别置为ON 侧,通道输入与输出反相断线检测功能设置(接近开关输入)。K3 置为ON,断线检测功能无效。K3 置为OFF, 断线检测功能有效;当输入回路电流为0mA 时(接近开关故障或断线),断线报警,通道红色指示灯亮,输出继电器开路。当以开关为输入信号,需要断线检测功能时,须在开关两端并联10K 电阻。
防爆认证参数 9、10 端子,Uo=10.5V Io=14mA Po=37mW Um=250V AC/DC
Ⅱ C:Co=1.69 μ F Lo=127mH
连接的现场设备及所处区域 符合DIN19234 的NAMUR 接近开关,开关等现场设备(包括:本安型的压力开关、温度开关、液位开关等)适用于0 区、1 区、2 区,Ⅱ A、Ⅱ B、Ⅱ C 类电气设备。

订货指南:
WSE700:开关量输入隔离安全栅

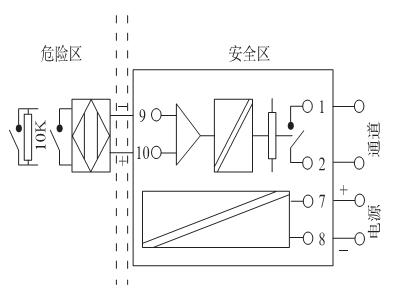

产品连线图:


点击查看大图

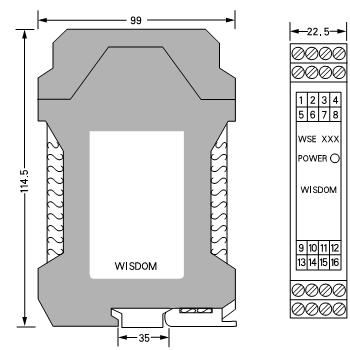

 产品尺寸图:
