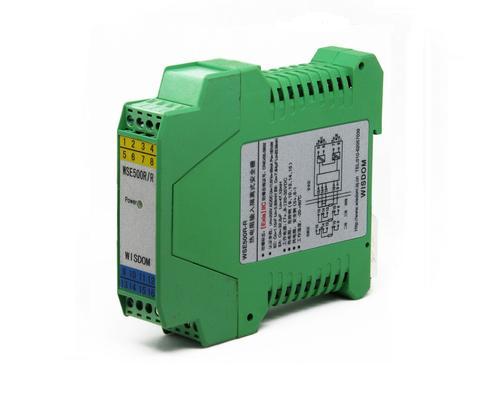

WSE800 开关量输出隔离式安全栅
控制或驱动现场本安设备工作输入输出隔离控制开关直接连接到24VDC 供电回路
|
主要技术参数：
|
防爆标志
|
[Exia]Ⅱ B
|
|
电源
|
电源端7(+)、8(-)
|
|
电压范围
|
20~35V DC
|
|
功耗
|
2.0 W
|
|
危险区信号
|
输出端11(+)、12(-)
|
|
绝缘强度
|
本安端/ 非本安端:2500V/1 分钟
|
|
电源端/ 输入端
|
1000V/1 分钟
|
|
防爆认证参数
|
11、12 端口,Uo=27.3V，Io=164mA，Po=1120mW，Um=250V AC/DC
|
|
|
Ⅱ B:Co=0.478 μ F Lo=1.85mH
|
|
外 壳
|
聚碳酸酯/ABS 外壳材料
|
|
安 装
|
T 型35mm 标准导轨
|
|
工作温度
|
-20℃~+60℃
|
|
防护等级
|
IP20（IEC 60529/EN 60529）
|
|
接线颜色标识
|
危险端- 兰色 安全端- 黄色
|
|
适用现场设备
|
本安电磁阀、声光报警器等·
|
|
|

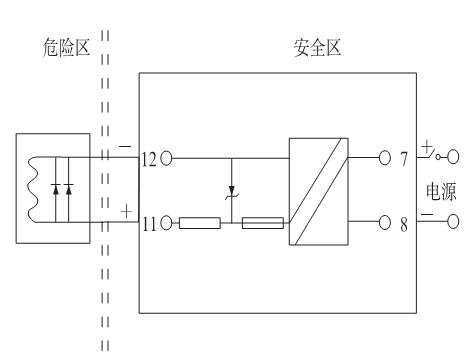

产品连线图：

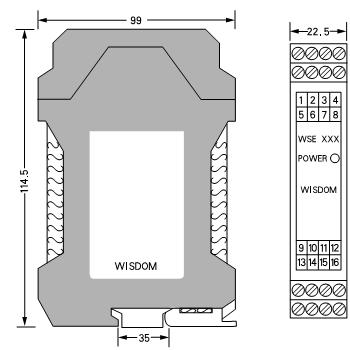

产品尺寸图：
|
|
|
|
