WSE600VV 热电偶/ 热电偶隔离安全栅
直接与危险区现场的热电偶接口 安全区复制1∶1 输出热电偶 电源 输入 输出三隔离
|
主要技术参数：
|
防爆标志
|
[Exia]Ⅱ C
|
|
电 源
|
电源端7、8
|
|
电压范围
|
20～35V DC
|
|
功 耗
|
约1.0W
|
|
危险区信号
|
输入端9、10
|
|
输入信号
|
热电偶 -5～60mV
|
|
输出信号
|
热电偶 -5～60mV
|
|
输出阻抗
|
≤ 50 Ω
|
|
输出噪声
|
≤ 50uArms
|
|
输出负载
|
≥ 100K Ω
|
|
传输特性
|
精 度 0.1% F.S
|
|
温度漂移
|
0.005% F.S/℃
|
|
响应时间（10%～90%）
|
＜ 10ms
|
|
绝缘强度
|
本安端/ 非本安端 2500V/1 分钟 电源端/ 输入端 1000V/1 分钟
|
|
防爆认证参数
|
9-、10+ 端口，Uo=3.4V Io=0.35mA Po=0.3mW Um=250V AC/DC
|
|
|
IIC:Co=70 μ F Lo=1000mH
|
|
安 装
|
DIN T型导轨安装
|
|
工作温度
|
-20℃~+60℃
|
|
防护等级
|
IP20（IEC 60529/EN 60529）
|
|
接线颜色标识
|
安全端- 黄色 危险端- 兰色
|
|
适用现场设备
|
热电偶，毫伏信号传感器
|
|
|
功能图：

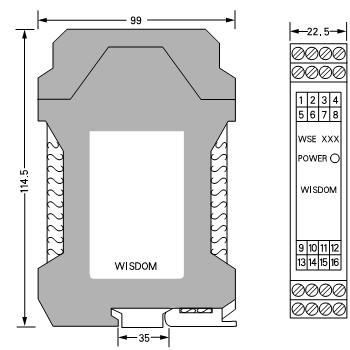

尺寸图：
|
|
|
|
