主要技术参数：
|
防爆标志
|
[Exia]Ⅱ C
|
|
电 源
|
电源端7、8
|
|
电压范围
|
20～35V DC
|
|
功 耗
|
0.7W
|
|
危险区信号
|
输入端10、11、12
|
|
输入电阻范围
|
70～390 Ω
|
|
安全区信号
|
输出端5、6
|
|
输出电阻
|
70～390 Ω
|
|
供电电流
|
0.5～3mA
|
|
传输特性
|
精 度 0.2% F.S
|
|
温度漂移
|
0.003% F.S/℃
|
|
响应时间（10%～90%）
|
＜50ms
|
|
防爆认证参数
|
10、11、12 端口，Uo =10.5V Io=60mA Po=158mW Um=250V AC/DC
|
|
|
Ⅱ C:Co=1.69 μ F Lo=6.9mH
|
|
绝缘强度
|
本安端/ 非本安端 2500V/1 分钟 非 本 安 端 之 间 1000V/1 分钟
|
|
工作温度
|
-20℃～+60℃
|
|
防护等级
|
IP20（IEC60529/EN60529）
|
|
安 装
|
T 型35mm 标准导轨
|
|
外 壳
|
聚碳酸酯/ABS 外壳材料
|
|
接线颜色标识
|
安全端- 黄色 危险端- 兰色
|
|
适用现场设备
|
二线制、三线制、四线制热电阻
|
|
|
订货指南：
定 货 标 识：WSE500RR 输入70～390 Ω / 输出70～390 Ω

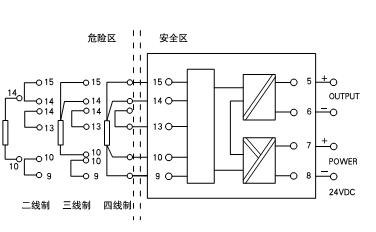

产品连线图：

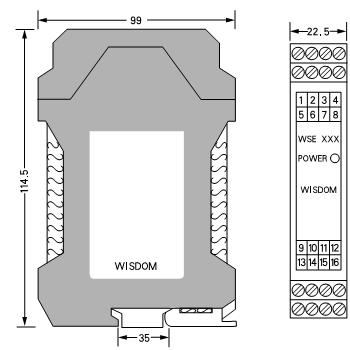

产品尺寸图：
|
