WSE600热电偶信号隔离安全栅



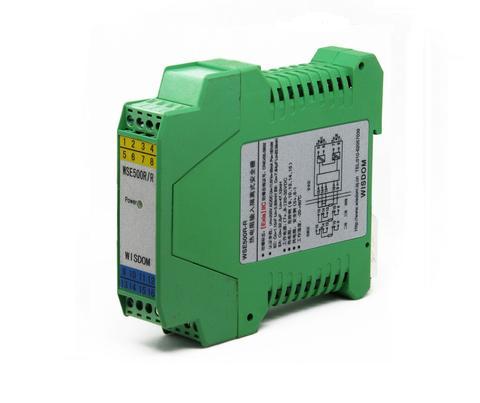

WSE600 热电偶信号隔离安全栅

直接与危险区现场的热电偶接口 将热电偶信号转换为4~20mA 电源 输入 输出相互隔离



主要技术参数:
防爆标志 [Exia]Ⅱ C
电 源 电源端7、8
电压范围 20~35V DC
功 耗 约1.0W(输出 20mA/550Ω)
危险区信号 输入端9、10
热电偶类型 J、K、T、E、S、B
安全区信号 输出端5、6
输出信号 4~20mA(1~5V)
输出负载 0~550 Ω
传输特性 精 度 0.1% F.S
温度漂移 0.003% F.S/℃
冷 补 每20℃误差1℃
响应时间(10%~90%) <500ms
绝缘强度 本安端/ 非本安端 2500V/1 分钟,非 本 安 端 之 间 1000V/1 分钟
防爆认证参数 10+、9- 端口 Uo =2.7V Io=1.4mA Po=0.95mW Um=250V AC/DC
Ⅱ C:Co=70 μ F Lo=1000mH
工作温度 -20℃~+60℃
防护等级 IP20(IEC60529/EN60529)
安 装 T 型35mm 标准导轨
外 壳 聚碳酸酯/ABS 外壳材料
接线颜色标识 安全端- 黄色 危险端- 兰色
适用现场设备 J、K、T、E、S、B 热电偶,毫伏信号传感器


定 货 标 识:
尾标1(输入):热电偶类型K、J、S、N、B、T、E
尾标2 测量温度范围类别:A:0~400℃ B:0~600℃ C:0~800℃
D:0~1300℃ E:0~1600℃ S:特定
尾标3(输出):V-1-5V I-4-20mA T-4-20mA 环路供电
定货型号举例:WSE600KCI 输入0-800℃(K 偶)/ 输出一路4-20mA

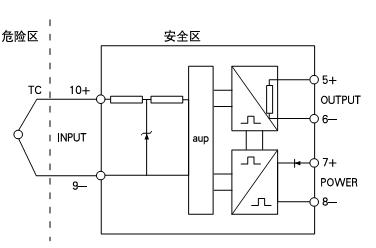

产品连线图:


点击查看大图

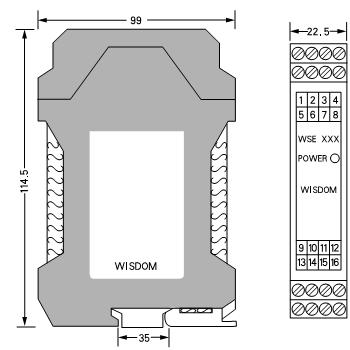

产品尺寸图:
