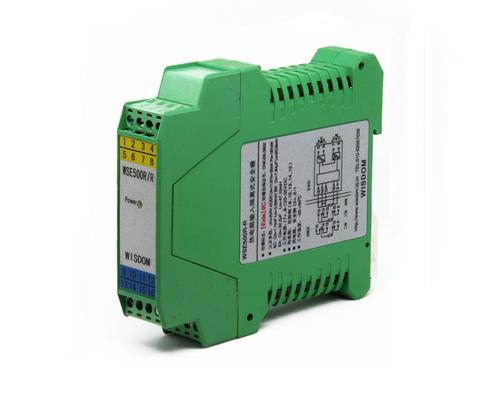

WSE200操作端隔离安全栅
将安全区信号变换传送到危险区 电源 输入 输出三部分相互隔离
|
主要技术参数：
|
防爆标志
|
[Exia]Ⅱ C
|
|
电 源
|
电源端7、8
|
|
电压范围
|
20～35V DC
|
|
功 耗
|
1.0W（输出 20mA/550Ω）
|
|
危险区信号
|
输出端9、10
|
|
输出信号
|
4～20mA
|
|
输出负载
|
0～550 Ω
|
|
安全区信号
|
输入端5、6
|
|
输入电流
|
4～20mA (电压降＜ 4V)
|
|
输入电压
|
0～10V(阻抗＞ 100K Ω)
|
|
传输特性
|
精 度 0.1% F.S
|
|
温度漂移
|
0.003% F.S/℃
|
|
响应时间（10%～90%）
|
＜50ms
|
|
绝缘强度
|
本安端/ 非本安端 2500V/1 分钟，非 本 安 端 之 间 1000V/1 分钟
|
|
防爆认证参数
|
9 －、10+ 端口:Uo=28V Io=93mA Po=651mW Um=250V AC/DC
|
|
|
IIC:Co=0.05 μ F Lo=2.94mH
|
|
工作温度
|
-20℃～+60℃
|
|
防护等级
|
IP20（IEC60529/EN60529）
|
|
安 装
|
T 型35mm 标准导轨
|
|
外 壳
|
聚碳酸酯/ABS 外壳材料
|
|
接线颜色标识
|
安全端- 黄色 危险端- 兰色
|
|
适用现场设备
|
阀门定位器 电/ 气转换器(4～20mA)
|
|
|

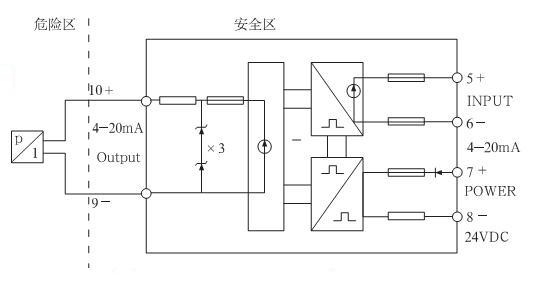

产品连线图：

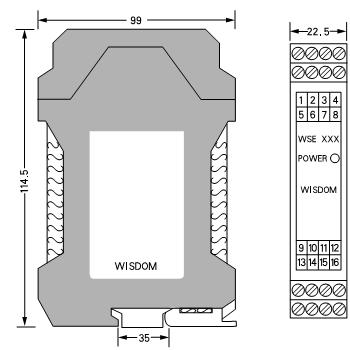

产品尺寸图：
|
|
|
|
